Productoverzicht

Het montagesysteem voor stalen tegels zonder gordingkleur is ontworpen om apparatuur rechtstreeks aan de staande naden of trapeziumvormige ribben van geprofileerde staalplaten te bevestigen. Het systeem bestaat uit een aluminium of gegalvaniseerde stalen klemvoet, een in hoogte verstelbare beugel en een bovenrail- of moduleklem. Het elimineert de noodzaak van dwarsgordingen, waardoor de materiaalkosten en de installatietijd worden verminderd. Het klemmechanisme maakt gebruik van een T-bout en neopreenvulling om de beugel vast te zetten zonder het dakmembraan te penetreren, waardoor de weersintegriteit behouden blijft. De lastoverdracht vindt plaats via de ribben van de plaat naar de onderconstructie. Standaardcompatibiliteit omvat profielen zoals LSY-32/1000, YX25-210-840 en trapeziumvormige tegels met ribhoogtes van 25 mm tot 75 mm. Het montagesysteem kan fotovoltaïsche panelen, kabelgoten of lichte mechanische armaturen op metalen daken met hellingshoeken tussen 5° en 45° ondersteunen.

≤45° Bereik dakhelling
25-75 mm Compatibele ribhoogte
M8 / M10 Afmeting klembout
EN 1991-1-4 Ontwerp met windbelasting
Kernvoordelen

Purlin-eliminatie

Reduceert de secundaire staalconstructie met 35-50% vergeleken met traditionele railgordingen. Montagebeugels worden rechtstreeks aan de ribben van de dakplaat bevestigd, waardoor de materiaalkosten en het vrachtgewicht worden verlaagd.

Waterdichte integriteit

Het klemontwerp maakt gebruik van EPDM- of siliconenvulling om het bevestigingspunt af te dichten. Geen dakpenetratie vermindert potentiële lekkages. Getest tot 600 Pa waterdichtheid onder dynamische omstandigheden.

Verstelbare hoogte en kanteling

Geïntegreerd schuifmechanisme maakt verticale aanpassing tot 40 mm en kantelhoek van 0-15 graden mogelijk om onregelmatigheden in het dak of zonne-oriëntatie te compenseren.

Corrosiebestendige materialen

Klemmen in aluminium 6063-T5 (geanodiseerd AA15) of HDG-staal (Z600-coating). Inclusief roestvrijstalen A2-70 bevestigingsmiddelen om contact met ongelijksoortige metalen te voorkomen.

Producteigenschappen
Materiaal opties Geëxtrudeerd aluminium 6063-T5 (geanodiseerd 12-15μm) / Thermisch verzinkt staal S250GD Z (275-600g/m²)
Klemtype Zijklem, middenklem, eindklem voor trapeziumplaat; universele naadklem voor daken met staande naden
Compatibiliteit met ribben Trapeziumvormig (hoogte 25-75 mm, steek 150-350 mm); gegolfd (type R32, R45); sinusoïdale profielen
Laadvermogen Ultieme treksterkte: klem 2,5 kN per beugel; ontwerpbelasting: 1,2 kN verticaal / 0,8 kN horizontaal
Specificatie bevestigingsmiddel RVS A2-70 of A4-80 zeskantbouten; voorgemonteerde veerring en platte ring
Temperatuurbereik -40°C tot 110°C (EPDM-afdichting behoudt elasticiteit)
Brandclassificatie Niet brandbaar, klasse A volgens ASTM E84, aluminium componenten
Certificeringen ISO9001:2015; IEC 62852 (klemkracht); TUV getest op windbelasting
Toepassingsscenario's

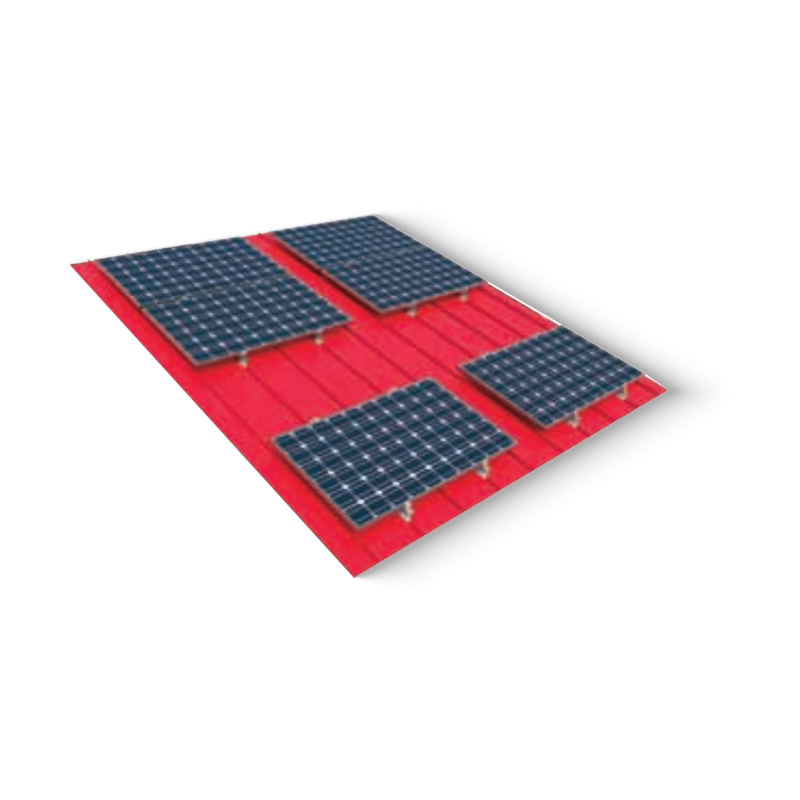

Industriële magazijnen met trapeziumvormige stalen platen – directe bevestiging van zonnepanelen op het dak (netgekoppelde PV-systemen).
Agrarische gebouwen (pluimveehouderijen, graanopslag) – montage van afzuigventilatoren, lichtbeugels of kleine apparatuur zonder gordingrooster.
Commerciële metalen daken (carports, logistieke centra) – ondersteunende kabelgoten of laagprofielpaden.
Retrofitprojecten op bestaande stalen daken – oplossing voor het toevoegen van belastingen zonder de primaire structuur te wijzigen.
Koelsystemen en HVAC-leidingsets bevestigd op golfplaten bekleding.
Technische opmerkingen & oplossingen

Weerstand tegen windstoten

Gebruik voor dakzones met een hoge zuigkracht extra borgclips en verhoog de klemdichtheid tot 4 per vierkante meter. Controleer de uittrekkracht via een trektest ter plaatse volgens ASTM E1512 (minimaal 600 N per klem).

Thermische beweging van staalplaten

Gekleurd staal zet uit onder thermische cycli. Gebruik sleuven voor de beugels met frictiekussens die micro-slippen tot 3 mm mogelijk maken om vermoeidheid van de bevestigingen te voorkomen. Draai de M8-bouten niet te vast aan met een koppel van meer dan 15 Nm.

Ongelijk metaalcontact

Aluminium beugels die in contact komen met gegalvaniseerde stalen dakplaten vereisen nylon isolatoren of niet-geleidende pakkingen om galvanische corrosie te voorkomen. Breng bitumineuze tape aan als er geen isolator wordt gebruikt.

Verificatie van de integriteit van zegels

Controleer na installatie de EPDM-inzetstukken op uniforme compressie. Openingen groter dan 1,5 mm duiden op een onjuiste plaatsing en kunnen het binnendringen van water veroorzaken. Na 2 weken opnieuw aandraaien.

Veelgestelde vragen
Q1 Is het gordingsysteem geschikt voor alle trapeziumvormige metalen daken?
Compatibiliteit is afhankelijk van de ribhoogte en -afstand. Standaardklemmen passen op ribhoogtes van 25-75 mm en kambreedte 25-45 mm. Gebruik voor op maat gemaakte profielen (stootribben, smalle ribben) profielspecifieke kaakadapters of op maat gemaakte kleminzetstukken.
Vraag 2 Vereist het montagesysteem een dakconstructieverificatie?
Ja. De dakplaat moet extra puntbelastingen kunnen dragen. Bereken de belasting op basis van de plaatdikte (minimaal 0,5 mm staal), de geometrie van de ribben en de overspanning tussen de primaire gordingen. Het montagesysteem brengt de belasting over op de plaatribben; controleer de ribsterkte bij de fabrikant.
Q3 Kan het systeem worden gebruikt voor de installatie van zonnepanelen zonder aardverbinding?
Verbinden is vereist volgens NEC 250. Gebruik aardingsclips of vooraf geïnstalleerde aardingstanden in klemmen om elektrische continuïteit over de beugels en het dakframe tot stand te brengen. Het geanodiseerde oppervlak is niet geleidend; verwijder coating op verbindingspunten of gebruik sterringen.
Q4 Welk onderhoud is er in de loop van de tijd nodig?
Controleer jaarlijks het klemkoppel (aanbevolen 12-14 Nm voor M8). Vervang versleten EPDM-pads elke 8-10 jaar. Controleer op tekenen van corrosie in kustgebieden; indien nodig beschermende spray aanbrengen.
Bestelreferentie-informatie

Onderdeelnummeringschema

NPCS-[Ribhoogtecode]-[Materiaalcode]-[Klemstijl]
Voorbeeld: NPCS-50-AL-SC → ribhoogte 50 mm, aluminiumlegering, zijklem voor trapeziumplaat

  • Ribhoogtecodes: 35, 50, 65, 75
  • Materiaal: AL (geanodiseerd) / GS (gegalvaniseerd staal)
  • Stijl: SC (zijklem), MC (middenklem), EC (eindklem)

Standaard kitcomponenten

  • Bovenklem en onderklem (matched pair)
  • M8x40 roestvrijstalen bout, nylon moer
  • EPDM-rubberpad (2 mm dik, voorgesneden)
  • Set platte sluitringen en veerringen
  • Montage momentsleuteladapter (optioneel)

Verpakking: 50 sets per doos Installatiehandleiding

* Belastingswaarden gebaseerd op statische tests volgens UL 2703 en EN 1991. Veldtechniek aanbevolen voor specifieke aanpassingen in de sneeuw-/windzone. Alle producten voldoen aan de RoHS-vereisten.
