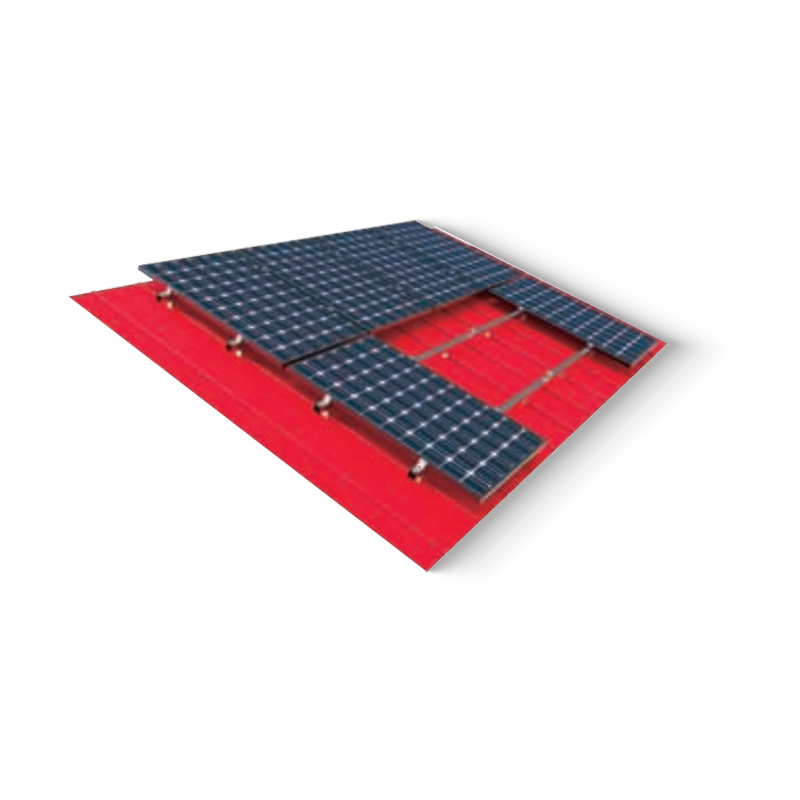

  • Kleur stalen tegelmontagesysteem
  • Kleur stalen tegelmontagesysteem
Productintroductie

Fotovoltaïsch montagesysteem met gekleurde stalen tegels is voornamelijk geschikt voor gedistribueerde elektriciteitscentrales met gekleurde stalen titeldaken. Dit systeem maakt gebruik van aluminium als hoofdmateriaal. Het is licht van gewicht en heeft een lage belasting op het dak.

Niet-penetrerend · industrieel dak · trapeziumvormige / staande naad
Kleur stalen tegelmontagesysteem
De Kleur stalen tegelmontagesysteem is een gespecialiseerde structurele oplossing ontworpen voor de installatie van fotovoltaïsche modules op industriële en commerciële daken bestaande uit geprofileerde staalplaten. Dit systeem maakt gebruik van op maat gemaakte klemmen en railconfiguraties die rechtstreeks aansluiten op de ribben van de gekleurde stalen tegels, waardoor de noodzaak voor dakdoorvoeringen wordt geëlimineerd of geminimaliseerd. Het montagesamenstel is voornamelijk vervaardigd uit een geëxtrudeerde aluminiumlegering (AL6005-T5) en roestvrijstalen (SUS304) bevestigingsmiddelen en biedt een mechanische verbinding die rekening houdt met de vereisten voor thermische uitzetting en windbelasting. De modulaire architectuur ondersteunt zowel staande als liggende module-oriëntaties en past zich aan verschillende ribgeometrieën aan, waaronder trapeziumvormige, gegolfde en staande naadprofielen.
01
Structurele integriteit
Maakt gebruik van niet-penetrerende staande naadklemmen of EPDM-afgedichte trapeziumvormige beugels om de waterdichte laag van de bestaande dakconstructie te behouden.
02
Materiaal duurzaamheid
Geanodiseerd aluminium biedt weerstand tegen atmosferische corrosie en industriële chemische blootstelling, waardoor de operationele levensduur van de zonnepanelen wordt verlengd.
03
Belastingverdeling
Ontworpen om de statische en dynamische PV-modulebelastingen over de primaire dakgordingen te verdelen, waardoor plaatselijke vervorming van stalen dakpannen wordt voorkomen.
04
Installatiesnelheid
Voorgemonteerde componenten en gespecialiseerde railmoeren verminderen de arbeidstijd op locatie en de mechanische complexiteit.
Basismateriaal Geanodiseerd aluminium AL6005-T5
Bevestigingsmateriaal Roestvrij staal SUS304
Soorten daken Trapeziumvormige / gegolfde / staande naad
Windbelasting Tot 60 m/s
Sneeuwbelasting Tot 1,4 kN/m²
Kantelhoek Parallelle of 5° – 15° aanpassing
Productkenmerken
Technische parameter Specificatiedetail
Basismateriaal Geanodiseerd aluminium AL6005-T5
Bevestigingsmateriaal Roestvrij staal SUS304
Toepasselijk daktype Trapeziumvormig, gegolfd, staande naad
Windbelastingscapaciteit Tot 60 m/s
Sneeuwbelastingscapaciteit Tot 1,4 kN/m²
Kantelhoek Parallel aan het dak of 5° - 15° verstelbaar
Primaire toepassingsscenario's
Industriële opslag – Grootschalige PV-installaties op het dak van logistieke centra en productiefaciliteiten met behulp van geprofileerde staalplaten.
Landbouwfaciliteiten – Integratie van zonne-energie op veestallen met stalen structuur en graanopslageenheden.
Commerciële winkelcentra – Het achteraf inrichten van bestaande winkelcomplexen met metalen daken voor de opwekking van hernieuwbare energie.
Inspectie vóór installatie
  • Substraatverificatie: Bevestig de dikte en materiaalkwaliteit van gekleurde stalen tegels om voldoende uittreksterkte te garanderen voor zelftappende schroeven of klemwrijving.
  • Gording Locatie: Identificeer en markeer de exacte positie van de gordingen van het onderdak om er zeker van te zijn dat alle structurele bevestigingsmiddelen in het dragende frame zijn verankerd.
Operationele richtlijnen
  • Kittoepassing: Voor systemen waarbij dakdoorvoer vereist is, moeten hoogwaardige EPDM-pakkingen of butylrubbertape worden gebruikt om het binnendringen van vocht te voorkomen.
  • Koppelspecificaties: Alle roestvrijstalen bouten moeten worden aangedraaid tot de technische koppelwaarden (doorgaans 15-20 N·m) om losraken onder cyclische windtrillingen te voorkomen.
  • Opslagomstandigheden: Componenten opgeslagen in een droge, geventileerde omgeving; vermijd direct contact met cement of zure materialen om galvanische corrosie vóór installatie te voorkomen.
Fysische eigenschappen
Typ Fotovoltaïsche stents
Materiaal Materiaal Aluminiumlegering
Oppervlakteafwerking/behandeling

/

Afmetingsbereik

klantgericht is beschikbaar

Breedte Aanpasbaar is beschikbaar
Hoogte zijhek
Lengte
Dikte/draaddiameter
Max. Werkende belasting
Accessoires/gerelateerde producten
Producteigenschappen

1. Lichtgewicht

2. Eenvoudige installatie

3. Hoge kostenprestaties

Kleur

Ontwerpwinddruk: 0,55KN/㎡

Ontwerpsneeuwdruk: 0,5KN/㎡

Levensduur: 30 jaar

Milieuvraag
Toepassing Kleur steel tile roof
  • Bent u handelsonderneming of fabrikant?

    wij zijn fabrikant, we kunnen onszelf exporteren.

  • Wat zijn uw betalingsvoorwaarden?

    Wij accepteren T/T, onherroepelijke L/C op zicht. Voor reguliere bestellingen geven wij de voorkeur aan 30% vooraf, 70% vóór verzending.

  • Hoe lang is uw levertijd?

    Wij zijn fabrikant die de normale maten op voorraad hebben. We promise delivery 25 days after getting your deposit.

  • Biedt u gratis monsters aan?

    Ja, we kunnen het doen, maar u moet de vrachtkosten betalen.
