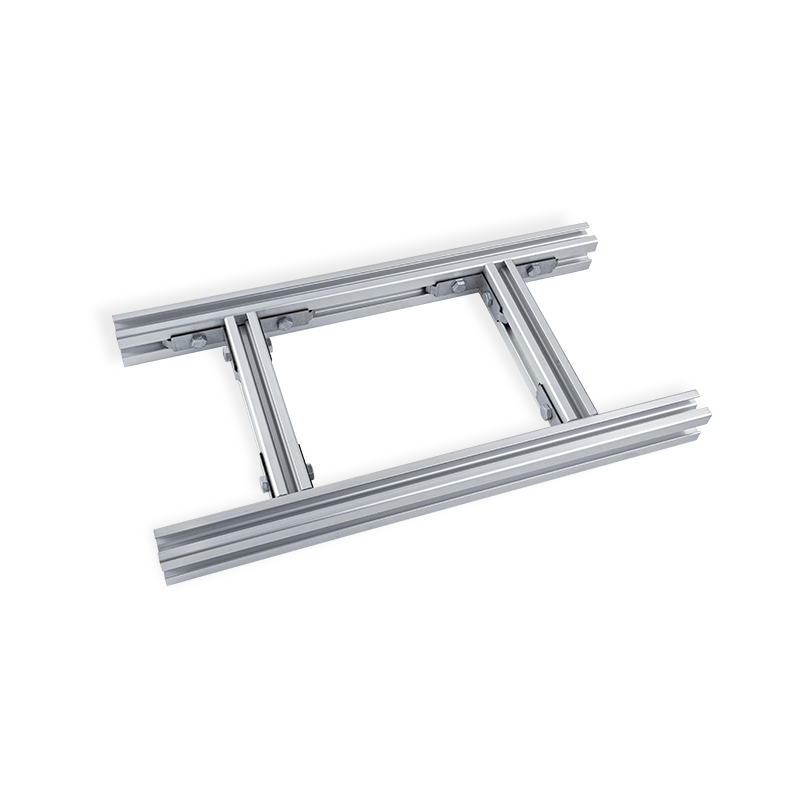

Aluminium kabelladder met open systeem voor kabelmanagement

vragen
Productintroductie

Kabelrekken met aluminium profiel zijn ontworpen voor open kabelbeheersystemen in datacenters. Ze hebben brede erkenning in de markt gekregen vanwege hun lichtgewicht, hoge sterkte en eenvoudig onderhoud. Het gebruik van een hoogwaardige aluminiumlegering als hoofdmateriaal zorgt ervoor dat het kabelrek draagvermogen en corrosiebestendigheid heeft, terwijl het totale gewicht wordt verminderd voor eenvoudige bediening en installatie. Het oppervlak is elektrolytisch verzinkt of thermisch verzinkt, met een laagdikte van respectievelijk ≥12um en >60um, wat roest- en corrosiebestendigheid biedt. Deze behandeling verlengt niet alleen de levensduur van het kabelrek, maar vergroot ook het vermogen ervan om weerstand te bieden aan omgevingserosie, waardoor een langdurige en stabiele werking wordt gegarandeerd. Het open ontwerp van het kabelrek maakt het leggen en onderhouden van kabels eenvoudiger. Gebruikers kunnen kabels eenvoudig door de treden van het kabelrek leiden om een ​​flexibele bedradingsindeling te verkrijgen. Tegelijkertijd optimaliseert de open structuur ook de luchtcirculatie en verbetert de efficiëntie van de warmteafvoer van het datacenter.

OPEN SYSTEEM · KABELBEHEER

Aluminium kabelladder met open systeem voor kabelmanagement

Modulaire draagstructuur voor stroom-, besturings- en telecommunicatiekabels. Ontworpen voor hoge mechanische sterkte en corrosiebestendigheid in binnen- en buitenomgevingen.

Productoverzicht

De aluminium kabelladder met open systeem bestaat uit twee langszijrails die op vaste afstanden door sporten zijn verbonden en zo een ladderachtige structuur vormen. Dit systeem is vervaardigd uit een geëxtrudeerde aluminiumlegering 6063-T5 of 6061-T6 en biedt een lichtgewicht maar toch stevig ondersteuningstraject voor kabels. Het open ontwerp maakt natuurlijke convectiekoeling mogelijk, voorkomt warmteopbouw en vereenvoudigt het toevoegen of vervangen van kabels zonder bestaande lijnen los te koppelen. De oppervlaktebehandeling omvat een walsafwerking, geanodiseerd (8-12 μm) of een polyester poedercoating (RAL-kleuren). De standaard sportafstand is 250 mm of 300 mm, op aanvraag verstelbaar. De laddersecties worden met elkaar verbonden via splitsingen of koppelingen en ondersteunen rechte stukken, horizontale bochten, verticale binnen-/buitenbochten en stijgleidingovergangen. De kabelbevestiging kan worden verbeterd met optionele schoenplaatjes, rollen of afgedekt met verdelers voor scheiding.

6063-T5 / 6061-T6 Legeringskwaliteiten
250 & 300mm Sportafstand (standaard)
Tot 6 meter Sectie lengte
IP20 - IP66 Systeembescherming (met covers)

Kernvoordelen

W

Gewicht versus sterkte verhouding

De aluminiumdichtheid van 2,7 g/cm³ levert 60% minder gewicht op dan stalen alternatieven, terwijl het draagvermogen tot 200 N/m per sport behouden blijft (getest volgens IEC 61537).

C

Corrosiebestendigheid

Natuurlijke oxidelaag of geanodiseerde afwerking is bestand tegen vocht, zoutnevel (getest >480 uur ASTM B117) en chemische middelen. Geschikt voor petrochemische en maritieme omgevingen.

O

Open toegankelijkheid

De afstand tussen de sporten maakt controle over het hangen van de kabels en visuele inspectie mogelijk. Er is geen gereedschap nodig voor het leggen of herrouteren van kabels langs het pad, waardoor de installatietijd met 30% wordt verkort.

R

Snelle montage

Inklikbare lasplaten en voorgeponste gaten verminderen het aantal boutverbindingen. Voldoet aan de norm DIN EN 61537 voor kabelladdersystemen.

Producteigenschappen

Materiaal Geëxtrudeerde aluminiumlegering 6063-T5 / 6061-T6 (aanpasbaar 6005A)
Oppervlakteafwerking Gewalste afwerking, geanodiseerd (10μm helder of brons), poedercoating RAL 9002 / RAL 7040 / RAL 1018
Afmetingen zijhek (H x B) 50x30mm | 80x40mm | 100x45mm | 120x50 mm (andere op aanvraag)
Sportprofiel Trapeziumvormige staaf van 20x12 mm of platte staaf van 25x15 mm; antislippatroon optioneel
Standaard lengte 3000 mm, 4000 mm, 6000 mm
Sportafstand 250 mm (zware uitvoering), 300 mm (standaard uitvoering), 150 mm (voor kleine kabels)
Belastingsklasse (IEC 61537) Klasse 60 / Klasse 120 / Klasse 180 (max. verdeelde belasting 1800 N/m)
Temperatuurbereik -40°C tot 120°C

Toepassingsscenario's

Elektriciteitscentrales en onderstations Datacenters (bovengrondse kabelgeleiding) Waterzuiveringsinstallaties Olie- en gasraffinaderijen Commerciële hoogbouw Spoorwegsignaleringsnetwerken Hernieuwbare energie (zonne-/windparken) Luchthavenbagage- en controlesystemen

Technische opmerkingen & oplossingen

Beperking van elektromagnetische interferentie (EMI).

Voor gevoelige signaalkabels installeert u aluminium ladders met doorlopende verbindingsjumpers. Gebruik verbonden sportverbindingen om de lusimpedantie te verlagen tot minder dan 0,1 ohm per 10 m lengte, conform EMC-richtlijn 2014/30/EU.

Beheer van thermische expansie

Aluminium zet 23 x 10⁻⁶/K uit. Voor afstanden van meer dan 20 meter moeten dilatatievoegen worden aangebracht met een tussenruimte van 15 mm per variatie van 10°C. Vaste ankers die om de 6 meter worden geplaatst, voorkomen knikken.

Bimetaalcorrosiepreventie

Gebruik bij het verbinden van aluminium ladders met gegalvaniseerde stalen steunen isolatiekussens of verzinkte ringen met Dacromet-coating. Vermijd direct koper-aluminiumcontact in vochtige omstandigheden.

Seismische en trillingsconformiteit

Laddersystemen met vastgeschroefde lasplaten en veerklemmen zijn bestand tegen seismische versnelling van Zone 4 (0,4 g). Gebruik voor gebieden met veel trillingen borgmoeren en trillingsdempers.

Veelgestelde vragen

Wat is het verschil tussen kabelladder en kabelgoot?
De kabelladder heeft open sporten met een onderlinge afstand (doorgaans 250-300 mm) die zorgen voor ventilatie en minimale vuilophoping, ideaal voor zware kabels. Kabelgoot heeft een massieve of geperforeerde bodem, geschikt voor kabels met een kleine diameter. Ladder vermindert het gewicht en maakt het gemakkelijker om af te vallen.
Kan de aluminium kabelladder buiten in kustomgevingen worden gebruikt?
Ja. Specificeer een geanodiseerde afwerking (min. 15μm) of poedercoating met epoxy-polyester hybride. Gebruik voor directe spatzones op zee 6063 aluminium met chromaatvrije conversiecoating plus een robuuste polyestercoating die is getest tot 1000 uur zoutsproeien.
Hoe bereken je het draagvermogen voor een bepaalde overspanning?
Raadpleeg de belastingstabellen in IEC 61537. Een zijhek van 100 x 45 mm met een overspanning van 3 m en een sportafstand van 250 mm ondersteunt bijvoorbeeld een verdeelde belasting van 1200 N/m. Verhoog de sportdichtheid of verklein de overspanning voor hogere belastingen. Raadpleeg de lastdoorbuigingstabel van de fabrikant.
Zijn er accessoires verkrijgbaar voor kabelbevestiging zonder boren?
Ja. Universele zadelclips, verenstalen sluitingen en klittenbandriemen worden rechtstreeks aan de sporten bevestigd. Ook passen kabelklemmen met klikvoeten op de perforaties van de zijrails (voorgeperforeerde gaten om de 50 mm).

Bestelreferentie-informatie

Onderdeelnummercode ACL-[Spoorhoogte]-[Sportafstand]-[Afwerkingscode]-[Lengte cm]
Voorbeeld ACL-100-300-PC7035-400 → hoogte 100 mm, sportafstand 300 mm, poedercoating RAL7035, 4000 mm lengte
Standaard accessoires Verbindingsplaten (paar), bouten en veermoeren, verbindingsjumpers, eindkappen voor zijhekken
Aanpassingsmogelijkheden Schuine sporten voor afwatering, 316 roestvrijstalen hardware, voorgemonteerde koppelingen, onverliesbare moerkanalen voor snelle montage
*Alle technische gegevens zijn gebaseerd op geëxtrudeerde aluminium profielen. Laadvermogens geverifieerd in overeenstemming met IEC 61537:2021. Productillustraties en specificaties voorbehouden aan technische wijzigingen.
Fysische eigenschappen
Typ Kabelgoot voor bedrading
Materiaal Materiaal Staal, aluminium, ss304, ss316L
Oppervlakteafwerking/behandeling

Voorgegalvaniseerd 8um / elektrolytisch verzinken (≥12um)

Thermisch verzinkt (> 60um)

Met plastic gesteriliseerd (>60um)

Krachtige coating

Zuur polijsten (optie)

Afmetingsbereik

klantgericht is beschikbaar

Breedte
Hoogte zijhek
Lengte
Dikte/draaddiameter
Max. Werkende belasting Volgens maat
Accessoires/gerelateerde producten
Producteigenschappen
Kleur Zilver of anderen/volgens klanten
Milieuvraag
Toepassing
  • Bent u handelsonderneming of fabrikant?

    wij zijn fabrikant, we kunnen onszelf exporteren.

  • Wat zijn uw betalingsvoorwaarden?

    Wij accepteren T/T, onherroepelijke L/C op zicht. Voor reguliere bestellingen geven wij de voorkeur aan 30% vooraf, 70% vóór verzending.

  • Hoe lang is uw levertijd?

    Wij zijn fabrikant die de normale maten op voorraad hebben. We promise delivery 25 days after getting your deposit.

  • Biedt u gratis monsters aan?

    Ja, we kunnen het doen, maar u moet de vrachtkosten betalen.
