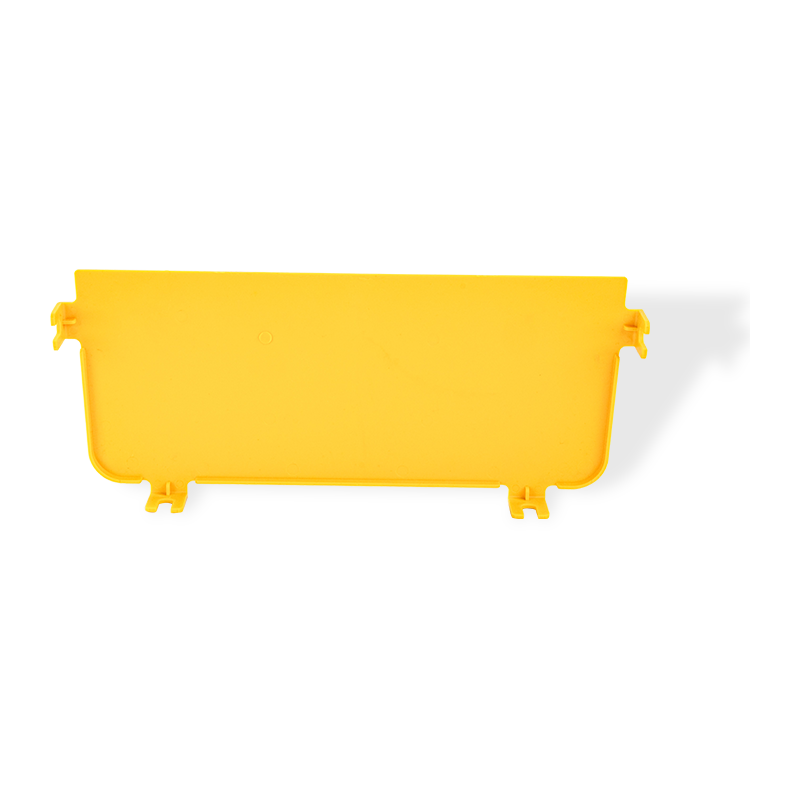

Eindkom van glasvezelkabelgoot

vragen
Vorige pagina：Gele vezelkabelgoot kunststof pvc raceway glasvezel runner kabelgoot trunkingVolgende：Geen volgend product
Productintroductie

De eindbeker voor de glasvezelkabelgoot is een belangrijk accessoire in het glasvezelgootsysteem. Het is gemaakt van vlamvertragend ABS-materiaal om veiligheid en stabiliteit te garanderen. Dit poortschot is prachtig ontworpen om het uiteinde van de glasvezelgoot perfect af te sluiten, effectief te voorkomen dat stof en vuil binnendringen en de optische vezel te beschermen tegen onbedoelde schade. De vlamvertragende prestaties voldoen aan de UL94 FV-0-norm en zijn veilig en betrouwbaar. Het poortschot is eenvoudig te installeren en heeft een sterke compatibiliteit. Het is geschikt voor diverse glasvezelgootsystemen. Het gladde oppervlak en het nette uiterlijk verbeteren niet alleen de algehele esthetiek, maar geleiden ook effectief de optische vezellijn om een ​​soepele en efficiënte gegevensoverdracht te garanderen. Of het nu gaat om een ​​nieuw of uitgebreid datacenter, de poortbaffle is een onmisbare en hoogwaardige keuze.

Eindbeker voor glasvezelkabelgoot

Productclassificatie: optische kabelgoot

Productoverzicht

De eindbeker voor glasvezelkabelgoten is een afsluitaccessoire dat wordt geïnstalleerd aan de open uiteinden van optische kabelgoten. Het creëert een barrière die de ophoping van vuil, fysiek contact met kabeluiteinden en onbedoelde verplaatsing van glasvezelkabels voorkomt. De eindbeker is vervaardigd uit staal met elektrostatische poedercoating en voldoet aan de standaard bakafmetingen (breedtes van 100 mm tot 600 mm). Het onderdeel is voorzien van voorgeboorde montagegaten die zijn uitgelijnd met de sporten van de lade en een glad afgerond randprofiel dat scherpe hoeken elimineert. Wanneer geïnstalleerd, handhaaft de eindbeker de buigradius voor optische vezels die uittreden of eindigen op de eindpunten van de lade. Het ontwerp kan worden geïntegreerd met rechte secties, verticale bochten of horizontale ellebogen om consistente kabelbescherming te bieden over het gehele kabelbeheertraject.

Kernvoordelen

  • Dimensionale compatibiliteit met standaard breedtes van optische kabelgoten (100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm).
  • 0,8 mm tot 1,5 mm dik gegalvaniseerd stalen substraat met corrosiebestendige polyestercoating (80-100 micron).
  • Gereedschapsloze klikmontage op bakken met gleufsporten; schroefbevestiging beschikbaar voor omgevingen met veel trillingen.
  • Afgeronde randen met een straal van 5 mm om overtredingen van de buigradius van de vezels te voorkomen (voldoet aan IEC 60794-1-21).
  • Open sleufontwerp aan de onderkant voor kabelafvoer en ventilatie, waardoor vochtretentie wordt verminderd.

Productkenmerken

Materiaal Koudgewalst staal (DX51D Z) of RVS 304/316L
Oppervlakteafwerking Elektrostatische poedercoating, RAL 7035 of RAL 9010; dikte 60-80μm
Dikte opties 1,0 mm, 1,2 mm, 1,5 mm (afhankelijk van het laadvermogen van de lade)
Breedte compatibiliteit 100 mm tot 600 mm, verstelbaar via zijflenzen
Hoogte 50 mm, 80 mm, 100 mm, 120 mm (komt overeen met de hoogte van het zijhek van het dienblad)
Temperatuurbereik -40°C tot 85°C
Brandclassificatie UL 94 V-0; zuurstofindex ≥28% (kunststofcomponenten ontbreken in volledig stalen versie)
Installatiemethode Schroefbevestiging (M6x12 bouten) of clip-on met veermoeren

Toepassingsscenario's

Kabelgoten voor datacenters op eindpunten waar glasvezeljumpers overgaan naar apparatuurrekken.
Telecomcentrales en hoofdeinden die afsluitbescherming vereisen voor optische backbone-kabels.
Industriële automatiseringsomgevingen met trillingen, waardoor verplaatsing van kabeluiteinden wordt voorkomen.
Kabelstijgschachten en gebouwverdeelpunten waar goten eindigen bij muurdoorvoeringen.
Glasvezelbehuizingen en kastingangen voor buitengebruik (IP30-classificatie met wartelplaat optioneel).

Technische opmerkingen en oplossingen

Vereiste vrije ruimte voor installatie

Houd een ruimte van minimaal 25 mm aan tussen de eindbeker en aangrenzende muren of apparatuur. Een beperkte speling kan ervoor zorgen dat de buigradius van de vezels lager is dan 40 mm voor standaard SMF-28-vezels. Gebruik offset eindbekers (onder een hoek van 15 of 30 graden) als de ruimte beperkt is.

Continuïteit aarden

Eindbekers met geverfde oppervlakken hechten niet automatisch aan de aarding van de bak. Installeer aardingsclips of sterringen tussen montageschroeven en bak om de elektrische continuïteit voor systeemaarding te garanderen conform TIA-607-B.

Vochtbeheer in buitenbakken

Voor buiten- of spoelruimtes kiest u eindbekers met gaten aan de onderkant (diameter 2 mm, afstand 50 mm). Zonder drainage hoopt zich condens op, wat het insteekverlies in optische connectoren vergroot. Eindbekers met sleuven zorgen voor ventilatie en verminderen het drukverschil.

Compatibiliteit met kabelladder versus geperforeerde lade

Standaard eindkappen zijn ontworpen voor geperforeerde kabelgoten. Voor laddervormige bakken (sporten op een afstand van 250 mm of 300 mm) gebruikt u verlengde flenseindbekers die overlappen voorbij de laatste sport om te voorkomen dat de kabel bij het eindpunt doorbuigt.

Veelgestelde vragen

Kan de eindbeker achteraf worden gemonteerd op bestaande geïnstalleerde trays?
Ja. De eindbeker schuift over de zijrails van de lade zonder kabels te verwijderen. Als de kabels echter meer dan 30 mm buiten het uiteinde van de lade uitsteken, is tijdens de installatie tijdelijke ondersteuning vereist om spanning op de vezels te voorkomen.
Wat is het draagvermogen van de eindbeker zelf?
De eindbeker is niet ontworpen voor dragend gebruik. Maximale axiale kracht 50N (equivalent aan 5 kg statisch) uitgeoefend op het eindvlak. Gebruik voor het trekken of spannen van kabels speciale aftrekellebogen of aansluitdozen.
Heeft de eindbeker pakkingen nodig ter bescherming tegen stof?
Standaardversie heeft geen pakking. Voor IP4X-beschermingsniveau bestelt u eindkappen met neopreenpakking (2 mm dik), vooraf bevestigd aan de flens. De pakking wordt samengedrukt om de openingen tussen de eindbeker en de zijrail van de lade af te dichten.
Hoe identificeer ik de juiste maat eindbeker voor een bestaande lade?
Meet de interne breedte tussen de zijrails van de lade (niet de nominale breedte). Meet ook de hoogte van het zijhek. De markering op de eindbeker geeft compatibele ladeseries aan, bijvoorbeeld "C100H80" past op een lade van 100 mm breed x 80 mm hoog.

Bestelreferentie-informatie

Artikelnummer-structuur FEC-[Breedte in mm]-[Hoogte in mm]-[Materiaalcode]
Voorbeeld FEC-300-100-SS304 (300 mm breed, 100 mm hoogte, 304 roestvrij staal)
Standaard verpakking 10 stuks per doos inclusief montageschroeven (M6x12, 4 per eindbeker)
Aangepaste opties Gele poedercoating (hoge zichtbaarheid), voorgeboorde kabelinvoerpoorten (diameter 20-50 mm), lasergegraveerde labels
Fysische eigenschappen
Typ Vezelkabelgoot/optische kabelgoot
Materiaal Materiaal vlamvertragend PVC voor rechte sectie, vlamvertragend ABS voor accessoires, het materiaal van de flexibele buis is PP. Vlamvertragend materiaal met classificatie UL94 FV-0
Oppervlakteafwerking/behandeling

/

Afmetingsbereik

klantgericht is beschikbaar

Breedte 120/240/300/360
Hoogte zijhek 100
Lengte 2000/3000/Aangepast
Dikte/draaddiameter
Max. Werkende belasting
Accessoires/gerelateerde producten
Producteigenschappen

1. Gesloten ontwerp, bescherm de glasvezelkabels tegen beschadiging.

2. Het vezelkanaalkanaal is gemaakt van vlamvertragend plastic materiaal met een glad oppervlak en een goed uiterlijk.

3. Biedt controle over de buigradius en zorgt voor een vezelradius≧40 mm. Beweegbare kabeluitgangskit is optioneel om te voldoen aan het groeiende verzoek van het datacentrum.

4. Er zijn verschillende soorten installatiemethoden beschikbaar, zoals ophangen, ondersteunen van het kastblad of verbinden met een andere kabelgoot.

Kleur Geel (pantone 123c)
Milieuvraag Binnen
Toepassing Geschikt voor een breed scala aan toepassingen, waaronder glasvezelkabelbeheer en stroomkabelbeheer.
  • Bent u handelsonderneming of fabrikant?

    wij zijn fabrikant, we kunnen onszelf exporteren.

  • Wat zijn uw betalingsvoorwaarden?

    Wij accepteren T/T, onherroepelijke L/C op zicht. Voor reguliere bestellingen geven wij de voorkeur aan 30% vooraf, 70% vóór verzending.

  • Hoe lang is uw levertijd?

    Wij zijn fabrikant die de normale maten op voorraad hebben. We promise delivery 25 days after getting your deposit.

  • Biedt u gratis monsters aan?

    Ja, we kunnen het doen, maar u moet de vrachtkosten betalen.
