Aankoopgids: Op maat gemaakte kabelladderformaten – Hoe u afmetingen selecteert op basis van belasting, overspanning en corrosieve omgeving

In maritieme en offshore-toepassingen is het beheer van elektrische kabels een cruciaal aspect voor de betrouwbaarheid en veiligheid van het systeem. Het juiste kiezen maten maritieme kabelladders zorgt voor voldoende ondersteuning voor kabels, goede ventilatie en langdurige prestaties in zware omstandigheden. Deze gids onderzoekt hoe u de juiste maat kabelladder op een schip of offshore-platform kunt selecteren op basis van belasting, overspanning en corrosieve omstandigheden, met gedetailleerde inzichten en uitvoerbare stappen.

Maritieme kabelladdertype lage kabelgoot voor offshore boorplatform van schepen

1. Inleiding

Zeeschepen en offshore-installaties worden geconfronteerd met unieke uitdagingen: zware kabelbundels, lange niet-ondersteunde overspanningen, met zout beladen lucht, trillingen en beperkte ruimte. Door de juiste laddergrootte te specificeren (en niet alleen de standaardmaten) kunt u nabewerking besparen, de veiligheid verbeteren en de kosten optimaliseren. Dit geldt met name als het gaat om de aanschaf van op maat gemaakte oplossingen die zijn afgestemd op specifieke projectvereisten.

2. Inzicht in de belangrijkste dimensies en parameters van Maritieme kabelladder

2.1 Breedte, hoogte en sportafstand – wat ze zijn en waarom ze ertoe doen

• De breedte verwijst naar de binnenmaat tussen de zijhekken; het moet geschikt zijn voor het totale dwarsdoorsnedeoppervlak of de som van de kabeldiameters.
• De hoogte van de zijrails (raildiepte) heeft invloed op de structurele stijfheid en doorbuiging onder belasting.
• De afstand tussen de sporten heeft invloed op de manier waarop kabels op de ladder rusten, hoe ze worden vastgemaakt en op de ventilatie; Typische waarden voor de sportafstand zijn bijvoorbeeld 150 mm, 300 mm of 450 mm in veel installaties.

2.2 Steunoverspanning en draagvermogen – hoe de overspanning de sterkte en het draagvermogen beïnvloedt

• De steunoverspanning is de afstand tussen steunen (beugels, hangers); langere overspanningen betekenen een groter buigmoment en verhoogde doorbuiging en spanning.
• Het draagvermogen (uniforme en geconcentreerde belastingen) wordt aanzienlijk beïnvloed door de overspanning: dezelfde ladderbreedte kan minder belasting dragen als de overspanning toeneemt.

2.3 Materialen en corrosieomgeving – hoe blootstelling aan zee de beslissingen over grootte/materiaal beïnvloedt

• In maritieme of offshore-omgevingen moet de ladder bestand zijn tegen zoutnevel, vocht, trillingen en soms blootstelling aan brand.
• De materiaalkeuze, zoals thermisch verzinkt staal, roestvrij staal of aluminium, heeft zowel invloed op de corrosieweerstand als op de structurele eigenschappen.
• Een ladder die puur op basis van belasting en overspanning wordt gedimensioneerd, zonder rekening te houden met de omgeving, kan voortijdig falen als gevolg van corrosie of materiaaldegradatie.

3. Hoe u een maattabel en belastingstabel voor maritieme kabelladders gebruikt

3.1 Voorbeeld van een breedte- en overspanningstabel voor gebruik aan boord ( Maattabel maritieme kabelladders voor installaties aan boord )

Hieronder vindt u een vereenvoudigde voorbeeldtabel. Uiteraard dient u de fabrikant te raadplegen voor gedetailleerde belastinggrafieken.

Opmerking: deze waarden zijn illustratief. Uw daadwerkelijke ladder op maat kan variëren. Veel fabrikanten vermelden breedtes van 100 mm tot 900 mm in de maritieme standaard.

3.2 Vergelijking van standaard versus aangepaste breedtes en sportafstanden ( op maat gemaakte maritieme kabelladderbreedte en sportafstandspecificatie )

Standaardbreedtes kunnen kant-en-klaar worden aangeboden (bijvoorbeeld 150, 300, 450, 600 mm), terwijl aangepaste breedtes u in staat stellen de ruimte, het gewicht en de kosten te optimaliseren. Ook de sportafstand kan standaard zijn (bijvoorbeeld 300 mm) of worden aangepast voor speciale kabelgeleiding.

3.3 Draagvermogen versus overspanning – selecteren op basis van daadwerkelijk kabelgewicht ( hoe u de spanwijdte en het laadvermogen van een maritieme kabelladder kiest )

U moet het totale gewicht van de kabels berekenen (inclusief toekomstige uitzettingen) en vervolgens zorgen voor de ladderbreedte, overspanning en materiaalondersteuning die belast worden met een aanvaardbare doorbuiging. Een ladder met een overspanning van 3 meter mag bijvoorbeeld slechts 250 kg/m dragen, terwijl dezelfde ladder met een overspanning van 1,5 meter 400 kg/m kan dragen.

4. Corrosiebestendige ontwerpoverwegingen voor maritieme kabelladders

4.1 Materiaalkeuze onder maritieme omstandigheden ( corrosiebestendige maattabel voor scheepskabelladders voor offshore gebruik )

• Thermisch verzinkt staal: veel gebruikt, kosteneffectief, goede corrosiebescherming bij goed onderhoud.
• Roestvrij staal (bijv. 316): hogere weerstand tegen zoutnevel, putcorrosie en spleetcorrosie – ideaal als onderhoud moeilijk is.
• Aluminiumlegering: lichter van gewicht, goede corrosieweerstand in veel maritieme atmosferen – geschikt waar gewicht van cruciaal belang is.

4.2 Omgevingsfactoren (zoutnevel, vochtigheid, trillingen) en hoe deze de maatvoering en ondersteuning beïnvloeden

• Zoutnevel versnelt de corrosie van coatings en kan na verloop van tijd de effectieve structurele capaciteit verminderen.
• Trillingen op een schip of offshore-platform kunnen vermoeidheid van ladders of steunen veroorzaken. Dring daarom aan op vermoeidheidsgegevens van de fabrikant of op een hogere veiligheidsfactor.
• Temperatuurschommelingen en beweging van de romp kunnen uitzetting/samentrekking veroorzaken. Het ontwerp van de overspanning en ondersteuning moet rekening houden met beweging en minimale extra spanningen garanderen.

5. Stapsgewijze aanschafchecklist voor op maat gemaakte maritieme kabelladderformaten

5.1 Definieer kabelbelasting en groepering

• Maak een lijst van alle kabels, hun gewicht per meter (of schatting).
• Inclusief toekomstige uitbreiding indien verwacht.
• Tel de totale belasting (kg/m) op over de geplande ladderlengte.

5.2 Bepaal de overspanning en steunafstand

• Bekijk scheeps-/constructiebeugels, ophangpunten, obstakels.
• Kortere overspanningen = hogere capaciteit; beslissen over realistische ondersteuningsintervallen.

5.3 Selecteer breedte, hoogte, sportafstand

• Zorg ervoor dat de ladderbreedte geschikt is voor alle kabels (zie tabel in 3.1).
• Kies de sportafstand die past bij de kabeldiameters en bevestigingsbehoeften.
• Controleer of de hoogte van het zijhek voldoende is voor de kabeldiepte.

5.4 Kies materiaal/afwerking en corrosiebescherming

• Selecteer materiaal op basis van de corrosieomgeving (zie paragraaf 4.1).
• Zorg ervoor dat de afwerking/coating voldoet aan de scheepsclassificatie of offshore-norm.

5.5 Controleer de belasting-/doorbuigingsgegevens van de fabrikant en zorg ervoor dat deze worden nageleefd

• Vraag gedetailleerde belastingstabellen op: overspanning vs. belasting vs. doorbuiging.
• Zorg ervoor dat de doorbuigingslimieten acceptabel zijn (bijvoorbeeld ≤L/100 voor laddersystemen).
• Controleer relevante normen (bijvoorbeeld EN61537) en certificering door derden, indien nodig.

6. Waarom voor ons bedrijf kiezen voor op maat gemaakte maritieme kabelladderoplossingen

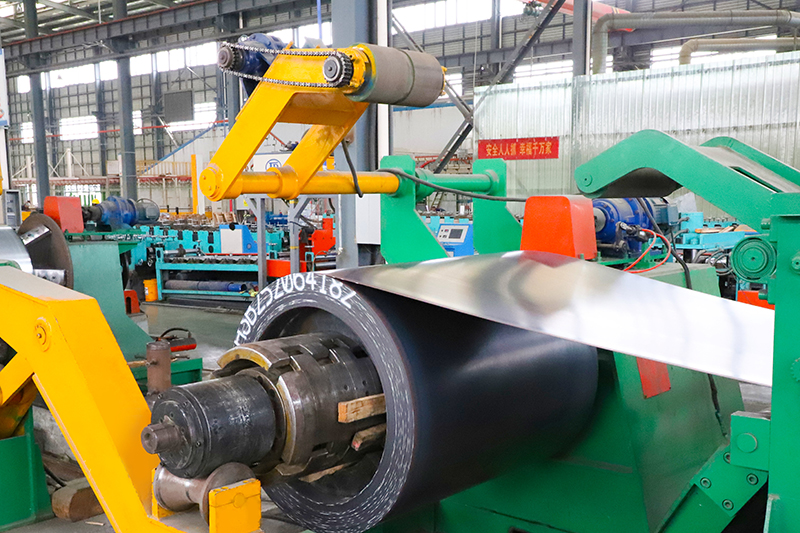

Jiangsu Youming GroupCo., Ltd. werd opgericht in 2015 en is gevestigd in het Taidong Industrial Park, Shiyuan Town, Dongtai City. Het is een hightech onderneming gespecialiseerd in onderzoek, ontwikkeling en productie van kabelgoten. Met een maatschappelijk kapitaal van 50 miljoen RMB, een oppervlakte van 60 hectare en een productieatelier van meer dan 26.000 m², bedraagt ​​de jaarlijkse productiecapaciteit meer dan 30.000 ton. Het bedrijf is uitgerust met volautomatische productielijnen, waaronder langs- en dwarsknippen, automatisch vormen, lassen, klinken, lasersnijden en CNC-revolverponsen, en automatisch spuiten. Het productassortiment omvat roestvrijstalen, aluminiumlegeringen, thermisch verzinkte en gepoedercoate/brandwerende series, in trog-, ladder-, geperforeerde en gaasuitvoeringen. De producten worden veel gebruikt in de infrastructuur, transport, communicatie, energie (inclusief wind-, fotovoltaïsche en thermische energie), machines, metallurgie, scheepvaart, chemische, farmaceutische, voedsel- en andere gebieden. Met een eigen testcentrum en volledige kwaliteitscontrole van grondstof tot levering zorgt het bedrijf ervoor dat de productkwaliteit een hoog industrieniveau bereikt. Het heeft meer dan 150 bekwame medewerkers (waaronder meer dan 50 technische backbone-leden), met een toegewijd ontwerp- en R&D-team, geavanceerd bedrijfsbeheer en een efficiënt verkoopteam. Het bedrijf beschikt over de ISO9001:2015-, ISO14001:2015- en ISO45001:2018-certificeringen, evenals de EUCE-certificering, meerdere onafhankelijke intellectuele eigendomsrechten en patenten, en bekleedt een leidende positie op het gebied van technologische innovatie in de industrie.
