Ladderkabelgoot: de hoeksteen van industriële en commerciële krachtoverbrenging

Wij luiden een nieuw tijdperk van efficiënte bedrading in

De enofme vraag naar stroom- en datatransmissie in moderne industriële en commerciële gebouwen benadrukt het cruciale belang van een robuust kabelbedradingssysteem. Van de verschillende oplossingen is de kabelgoot van het laddertype onderscheidt zich als een belangrijk kabelondersteuningssysteem en speelt een unieke rol in complexe omgevingen. Dit artikel heeft tot doel een uitgebreide verkenning te geven van de structurele kenmerken, voofdelen, toepassingen, selectieoverwegingen en toekomstige trends van kabelgoten van het laddertype, en biedt een waardevol referentiemateriaal voor professionals uit de industrie.

Diepgaande analyse van Laddertype kabelgoten

1.1 Wat is een kabelgoot van het laddertype?

EEN kabelgoot van het laddertype is een gestructureerd systeem dat speciaal is ontworpen om een groot aantal kabels te ondersteunen en te beheren. De naam komt van zijn aparte uiterlijk: hij bestaat uit twee parallelle zijrails en een reeks horizontale sporten, die op een ladder lijken. Dit ontwerp in de open lucht onderscheidt hem, waardoor hij bijzonder geschikt is voor bedradingsomgevingen die een uitstekende warmteafvoer en frequent onderhoud vereisen.

De belangrijkste structurele componenten zijn onder meer:

• Zijhekken : Dit zijn de primaire dragende delen van de lade. De twee parallelle zijrails bieden niet alleen fysieke ondersteuning voor de kabels, maar beschermen ze ook tegen externe schokken. De sterkte en hoogte van de zijhekken bepalen rechtstreeks het totale draagvermogen van de lade.
• Sporten : Deze horizontale spijlen zijn de kernsteunpunten van de ladderbak. Kabels worden rechtstreeks op deze sporten geplaatst, waardoor ze veilig worden vastgehouden en ondersteund. De afstand tussen de sporten is een cruciale ontwerpparameter, omdat deze de dichtheid van de kabelondersteuning en de efficiëntie van de warmteafvoer beïnvloedt.
• Fittingen en accessoires : Om complexe bedradingspaden mogelijk te maken, zijn ladderkabelgootsystemen uitgerust met een verscheidenheid aan accessoires. Deze omvatten bochten (zoals horizontale en verticale bochten) voor het veranderen van richting, T-stukken en kruisen voor het omleiden van kabels, en lasplaten voor het verbinden van verschillende lengtes trays. Met deze accessoires kan het traysysteem flexibel door verschillende delen van een gebouw worden geleid.

1.2 Aanzienlijke voordelen van kabelgoten van het laddertype

Het unieke ontwerp van kabelgoten van het laddertype biedt verschillende belangrijke voordelen, waardoor ze de voorkeur genieten voor veel industriële en commerciële projecten:

• Uitstekende warmteafvoer : De ladderstructuur in de open lucht zorgt voor een vrije luchtcirculatie, waardoor de warmte rond de kabels snel verdwijnt. Dit voorkomt effectief oververhitting van de kabel als gevolg van warmteophoping, waardoor de levensduur van de kabels wordt verlengd en het risico op brand wordt verminderd.
• Sterk draagvermogen : Dankzij hun robuuste zijrails en sportontwerp kunnen ladderbakken een groter gewicht en een groter aantal kabels dragen dan andere typen bakken, waardoor ze bijzonder geschikt zijn voor zware stroom- en besturingskabels.
• Flexibele installatie en onderhoud : Het open karakter van ladderbakken maakt het leggen, toevoegen of verwijderen van kabels uiterst eenvoudig, zonder dat er afdekkingen hoeven te worden verwijderd. Dit vermindert de tijd en kosten van zowel de eerste installatie als toekomstig onderhoud aanzienlijk.
• Hoge kosteneffectiviteit : In veel toepassingen vereist de structuur van ladderbakken minder materiaal vergeleken met bakken met een massieve bodem of geperforeerde bodem, waardoor ze kosteneffectiever zijn en tegelijkertijd de sterkte en veiligheid behouden in specifieke scenario's.
• Breed scala aan materiaalkeuzes : Ladderbakken kunnen van verschillende materialen worden gemaakt om aan verschillende milieueisen te voldoen. De onderstaande tabel geeft een gedetailleerde vergelijking van veel voorkomende materialen en hun kenmerken:

EENpplications and Selection of Ladder Type Cable Trays

2.1 Typische toepassingsscenario's

Ladderkabelgoten spelen met hun open, robuuste en hoge capaciteitskenmerken een cruciale rol in tal van industrieën. Ze beheren en ondersteunen effectief een groot aantal kabels, vooral in omgevingen waar warmteafvoer en onderhoud van cruciaal belang zijn.

• Zware industriële sector : In industrieën zoals de petrochemie, de metallurgie en de energieopwekking (waaronder wind-, fotovoltaïsche en thermische energie) hebben ladderbakken de voorkeur. Deze omgevingen hebben vaak een groot aantal zware kabels en kunnen worden blootgesteld aan corrosieve gassen en hoge temperaturen. Het sterke draagvermogen en de goede warmteafvoer van ladderbakken, gecombineerd met corrosiewerende materialen zoals thermisch verzinkt staal or roestvrij staal zorgen voor een stabiele en veilige werking van het energiesysteem.
• Commerciële en openbare voorzieningen : In grote datacentra, ziekenhuizen, luchthavens en winkelcentra worden ladderbakken gebruikt om complexe bedradingsnetwerken te bouwen. Hun installatie- en onderhoudsgemak maakt het zeer gemakkelijk om kabels toe te voegen, te verwijderen en te beheren op plaatsen waar frequente aanpassingen of uitbreidingen nodig zijn.
• Buiten en speciale omgevingen : In buiten- of speciale omgevingen zoals transport-, communicatie-, scheepvaart- en offshore-boorplatforms is de weerbestendigheid van ladderbakken cruciaal. Door het selecteren van de juiste materialen en oppervlaktebehandelingen (zoals thermisch verzinken or aluminium legering ), zijn ze effectief bestand tegen erosie door wind, regen, zoutnevel en UV-stralen, waardoor de kabelveiligheid op lange termijn wordt gegarandeerd.

2.2 Selectiefactoren en technische overwegingen

Het selecteren van de juiste kabelgoot van het laddertype is een systematisch proces waarbij meerdere factoren in overweging moeten worden genomen om de functionaliteit, veiligheid en economische efficiëntie ervan te garanderen.

• Berekening van belasting : Dit is het meest kritische selectiecriterium. Eerst moet u het totale gewicht van alle te leggen kabels berekenen en daar een bepaalde veiligheidsmarge aan toevoegen. Raadpleeg vervolgens, op basis van de installatieoverspanning van de lade (de afstand tussen twee steunen), de curven van het laadvermogen in de producthandleiding om de juiste ladespecificaties te selecteren.
• Maatselectie :
  • Breedte : Dient te worden bepaald op basis van de totale legbreedte van de kabels. Over het algemeen mag de totale breedte van de kabels niet groter zijn dan 80% van de breedte van de lade om warmteafvoer en toekomstige uitzetting mogelijk te maken.
  • Hoogte : Hoofdzakelijk bepaald door het aantal kabellagen. Bij meerlaagse plaatsing moet de hoogte van de bak voldoende zijn om alle kabels met enige speling op te vangen.
  • Sportafstand : Standaardafstand is doorgaans 200 mm of 300 mm . Hoe kleiner de afstand, hoe sterker het draagvermogen van de bak en hoe gelijkmatiger de ondersteuning van de kabels.
• Materiaal- en oppervlaktebehandeling : Dit bepaalt direct de duurzaamheid en geschiktheid van de tray voor het milieu. De keuze moet gebaseerd zijn op specifieke omgevingsomstandigheden.

• Installatieomgeving : Naast de corrosiviteit moeten ook andere speciale eisen in acht worden genomen. In omgevingen met brandwerendheidseisen moeten bijvoorbeeld producten met overeenkomstige brandclassificaties worden geselecteerd.
• EENccessory Selection : Bij de daadwerkelijke bedrading moeten geschikte accessoires zoals bochten, T-stukken, verbindingsplaten, beugels en hangers worden geselecteerd op basis van de routerings- en verbindingsmethoden. De kwaliteit en compatibiliteit van deze accessoires zijn cruciaal voor de stabiliteit van het hele systeem.

Praktische gids voor installatie en onderhoud

3.1 Gestandaardiseerd installatieproces

EEN standardized installation is the foundation for ensuring the safe and stable operation of a ladder type cable tray system. A rigorous installation process not only guarantees construction quality but also significantly improves the system's long-term reliability.

Voorbereiding vóór installatie:

• Tekeningoverzicht : Controleer zorgvuldig de technische ontwerptekeningen om de route, specificaties, ondersteuningsposities en installatiemethode van de lade te bevestigen.
• Materiaalinventaris : Controleer of alle ladebehuizingen, connectoren, bochten en steunen compleet zijn, de juiste specificaties hebben en onbeschadigd zijn.
• Veiligheidsmaatregelen : Draag persoonlijke beschermingsmiddelen en zorg ervoor dat de werkplek veilig is.

Installatiestappen:

1. Installatie van beugels en hangers : Bepaal eerst de installatieposities van de steunen volgens de tekeningen en bevestig ze stevig aan muren of plafonds met behulp van expansiebouten of lassen. Zorg ervoor dat de afstand tussen de steunen voldoet aan de ontwerpvereisten, meestal met een maximale overspanning niet groter dan 1,5 tot 2 meter , om het draagvermogen van de lade te garanderen.
2. Ladelichaamsverbinding : Installeer het baklichaam op de steunen en verbind ze met behulp van verbindingsplaten en bouten. Alle verbindingen moeten strak zijn om de algehele stijfheid van de lade te garanderen.
3. Bochten en accessoires installeren : Installeer bij bochten, splitsingen of stijgingen de bijbehorende bochten, T-stukken en andere accessoires. Deze fittingen moeten nauw verbonden zijn met het hoofdframe om een ​​soepele overgang van de kabels te garanderen.
4. Aarding : Het ladderbaksysteem moet goed geaard zijn. Aarding splice plates moet worden gebruikt om elke sectie van de lade te overbruggen, en het hele systeem moet ten minste twee betrouwbare verbindingen met het hoofdaardingsnetwerk hebben om elektrische lekkage of geïnduceerde stroom te voorkomen.

Veiligheid en kwaliteitscontrole:

• Bout aanscherping : Alle verbindingsbouten moeten goed vastgedraaid zijn en mogen niet los zitten.
• Nivellering : De lade moet recht worden geïnstalleerd, zonder duidelijke draaiingen en vervormingen, en de algehele route moet overeenkomen met de ontwerptekeningen.
• Kabelbescherming : Vermijd tijdens het leggen van kabels mechanische schade aan de kabels, vooral in bochten, waar de buigradius van de kabel aan de voorschriften moet voldoen.

3.2 Kernpunten voor onderhoud en inspectie

Regelmatig onderhoud en inspectie zijn van cruciaal belang voor het verlengen van de levensduur van het ladderkabelgootsysteem en het garanderen van de veiligheid van het energiesysteem.

Dagelijkse inspectie:

• Visuele controle : Inspecteer de lade visueel op vervorming, roest of schade. Controleer of de kabels netjes zijn gerangschikt, zonder zichtbare of beschadigde onderdelen.
• Verbindingscontrole : Controleer of alle verbindingsbouten los zitten en of de verbindingsplaten en aardingsjumpers intact zijn.
• Verwijdering van puin : Verwijder al het stof en vuil dat zich in de lade heeft opgehoopt om een goede ventilatie en warmteafvoer te garanderen.

Periodiek onderhoud:

• Corrosiecontrole : Controleer bij bakken met thermisch verzinkte of gepoedercoate afwerkingen periodiek of de oppervlaktecoating beschadigd is. Als dit het geval is, repareer dit dan onmiddellijk om corrosie te voorkomen.
• Beoordeling laden : Als er nieuwe kabels aan de lade worden toegevoegd, moet het draagvermogen opnieuw worden beoordeeld. Voeg indien nodig meer steunen toe of vervang de lade door een grotere.
• Aarding Resistance Test : Gebruik regelmatig professionele instrumenten om de aardingsweerstand van het traysysteem te meten om er zeker van te zijn dat het voldoet aan de veiligheidsnormen.

Problemen oplossen:

• Kabel oververhit : Als er plaatselijke oververhitting van de kabels wordt geconstateerd, controleer dan de ventilatie van de lade en evalueer opnieuw de capaciteit van de kabel ten opzichte van de warmteafvoercapaciteit van de lade.
• Schade aan lade : Als de bak beschadigd is door schokken of corrosie van buitenaf, beoordeel dan onmiddellijk de veiligheidsrisico's en vervang, afhankelijk van de situatie, het beschadigde gedeelte of verstevig het.

Periodieke onderhoudsvergelijking:

Toekomstperspectieven en trends in de sector

• Technologische Innovatie : Bespreek de vooruitzichten van slimme kabelgootsystemen, modulair ontwerp en nieuwe milieuvriendelijke materialen.
• Marktontwikkeling : Analyseer de kansen en uitdagingen voor kabelgoten van het laddertype in de context van "nieuwe infrastructuur" en digitale transformatie.
• Samenvatting : Herhaal de onvervangbare rol van kabelgoten van het laddertype als een betrouwbare en efficiënte bedradingsoplossing in de moderne infrastructuurconstructie.

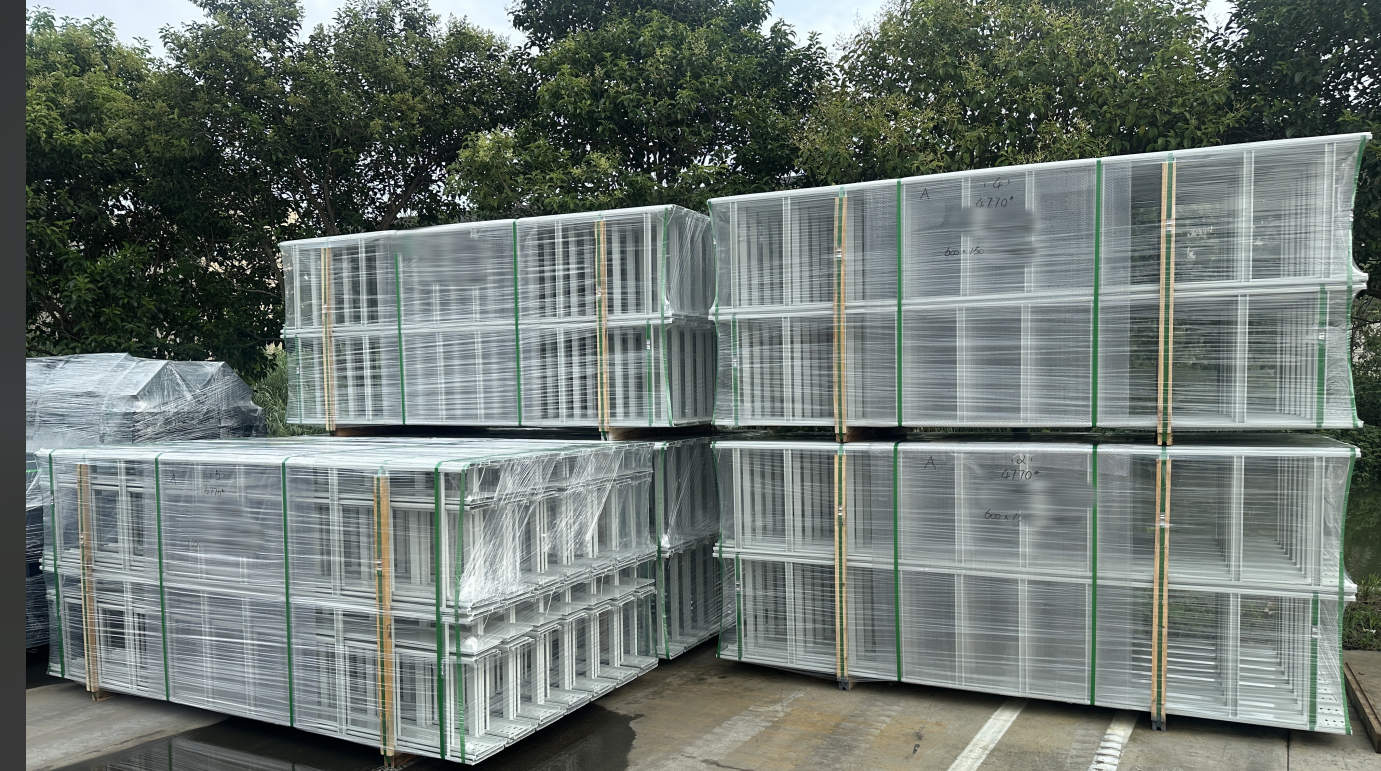

EENluminum cable ladder
