Hoe u de juiste kabelgoot voor industriële installaties kiest

Het selecteren van de juiste kabelgoot voor industriële omgevingen vereist een zorgvuldige afweging van draagvermogen, materiaal, corrosieweerstand, kabeltype en installatieomstandigheden. Hieronder vindt u een stapsgewijze handleiding om u te helpen bij het maken van de keuze.

1. Bepaal het type kabelgoot

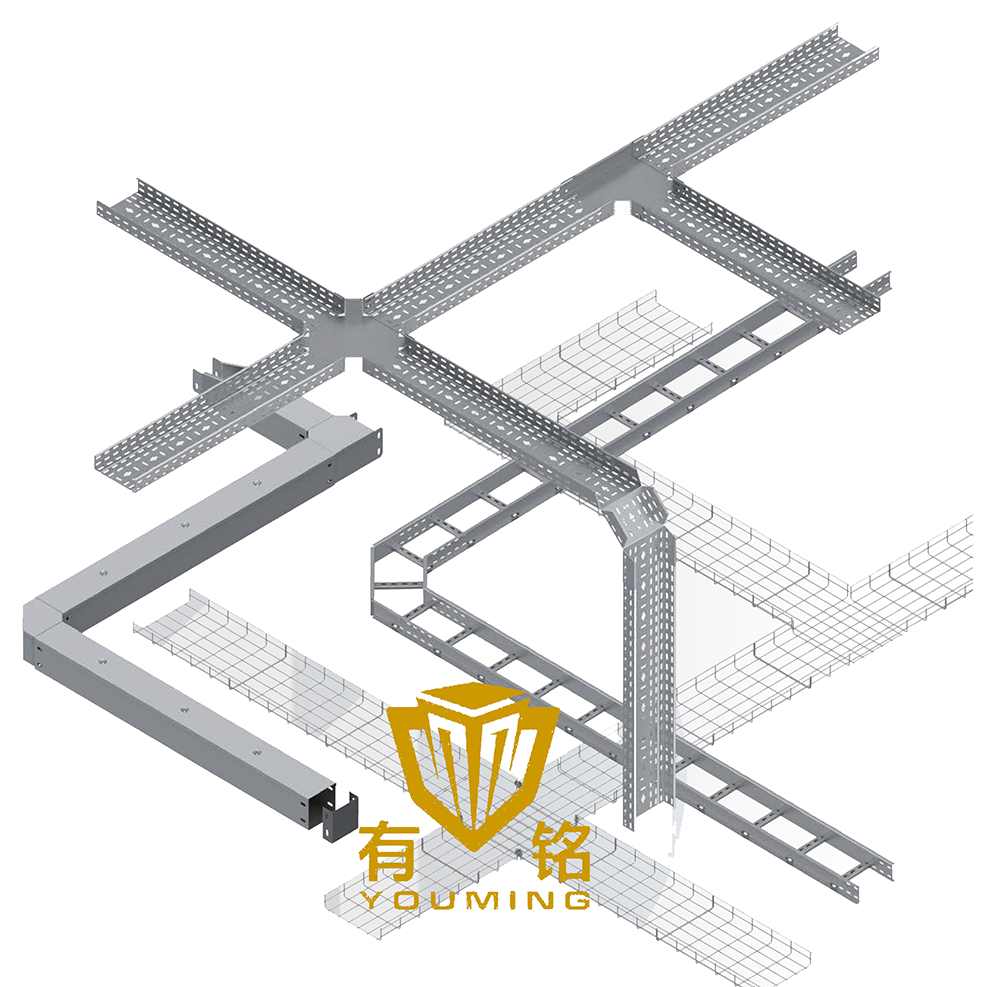

Industriële installaties gebruiken doorgaans deze vier hoofdtypen kabelgoten:

Industriële aanbeveling:

- Voedings- en besturingskabels → Ladder of lade met massieve bodem

- Data- en glasvezelkabels → Draadgaas of geperforeerde lade

- Zware chemische omgevingen → Roestvrijstalen of FRP-lade

2. Houd rekening met materiaal- en corrosiebestendigheid

Industriële installaties hebben vaak te maken met vocht, chemicaliën en hoge temperaturen, dus materiaalkeuze is van cruciaal belang:

Industriële aanbeveling:

- Standaardfabrieken → Thermisch verzinkt staal

- Chemische fabrieken → Roestvrij staal 316 of FRP

- Buiten/hoge luchtvochtigheid →Gepoedercoat of aluminium

3. Bereken het laadvermogen en de kabelvulling

Industriële kabels kunnen zwaar zijn, dus zorg ervoor dat de lade het gewicht kan dragen:

Richtlijnen voor laadvermogen:

- Lichte belasting: 50–100 kg/m (besturingskabels)

- Middelzware belasting: 100–200 kg/m (stroomkabels)

- Zwaar gebruik: 200–500 kg/m (HV-kabels, mijnbouwinstallaties)

Kabelvulverhouding (NEC/IEC-normen):

- Voedingskabels → Max. 50% vulling

- Besturingskabels → Max. 70% vulling

- Voorkom overbelasting → Voorkomt oververhitting en onderhoudsproblemen

Industriële aanbeveling:

- Gebruik ladderbakken voor zware kabels (grote overspanningen).

- Gebruik trays met stevige bodem waar kabelbescherming van cruciaal belang is.

4. Milieu- en veiligheidsfactoren

Industriële installaties hebben unieke uitdagingen:

Corrosiebestendigheid → Kies roestvrij staal of FRP in chemische zones.

Brandbeveiliging → Gebruik brandwerende bakken (UL/CE-gecertificeerd) in gebieden met een hoog risico.

Slagvastheid → Zware trays voor mijnbouw, olie en gas.

EMI-afscherming → Aluminium of stalen trays voor gevoelige elektronica.

Industriële aanbeveling:

- Olie en gas → Brandwerende coating van roestvrij staal

- Voeding & Farma → Sanitaire RVS 316 Dienbladen

- Mijnbouw en zware industrie → Extra dik gegalvaniseerd staal

5. Overwegingen bij installatie en onderhoud

- Modulair ontwerp → Snellere installatie (bijv. Quick-Clip-systemen).

- Toegankelijkheid → Open trays (ladder/gaas) voor eenvoudige kabeltoevoeging.

- Steunafstand → Typisch 1,5 m–3 m (aanpassen op basis van belasting).

- Dilatatievoegen → Nodig in gebieden met hoge temperaturen.

Industriële aanbeveling:

- Plan kabelroutes vooraf om bochten en steunen te minimaliseren.

-Gebruik geperforeerde trays waar ventilatie en toegankelijkheid cruciaal zijn.

Laatste checklist voor de selectie van industriële kabelgoten

1. Type → Ladder / Mesh / Solid / Kanaal

2. Materiaal → Gegalvaniseerd / RVS / Aluminium / FRP

3. Belasting → Licht / Middel / Zwaar uitgevoerd

4. Corrosie → Standaard / Chemisch bestendig

5. Brandveiligheid → Voldoet het aan de lokale codes

6. Installatie → Eenvoudig te monteren en uit te breiden

Pro-tip: Neem contact met ons op voor oplossingen op maat in omgevingen (bijvoorbeeld hoge temperaturen, explosieve gebieden).

---

Conclusie

Het kiezen van de juiste kabelgoot voor industriële installaties zorgt voor veiligheid, efficiëntie en kostenbesparingen op de lange termijn. Zorg ervoor dat de lade past bij uw kabeltype, omgeving en belastingsvereisten voor prestaties.
